Указатель низкого напряжения Контакт-55 ЭМ

Указатель Контакт-55 ЭМ является переносным электронным прибором индивидуального пользования.

Прибор обеспечивает:

• Контроль наличия напряжения постоянного и переменного тока
• Приближенное определение величины контролируемого напряжения
• Определение полярности постоянного напряжения
• Проверку целостности  электрических цепей, полупроводниковых приборов (диоды, тиристоры), обмоток электродвигателей, реле, пускателей, трансформаторов
• Определение фазного провода (электрода) в цепях переменного тока
• Визуальную и звуковую индикацию во всех режимах работы

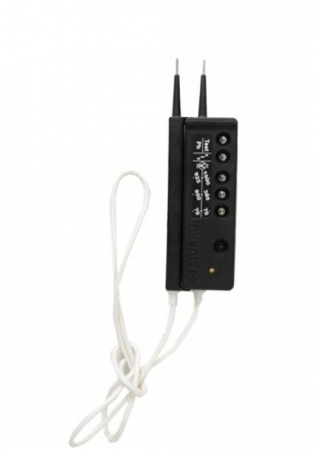

Указатель Контакт-55ЭМ выполнен в виде двух щупов основного и вспомогательного.

Щупы соединены между собой изолированным проводом. На основном щупе расположены 5 индикаторных элементов (светодиодов) красного цвета свечения и штыревой электрод "Рh".

Три светодиода, обозначенные цифрами 24, 220 и 380 В, служат для индикации переменного и постоянного напряжения. Род напряжения определяется при помощи светодиода, обозначенного знаком "-". Светодиод "Test/Ph" служит для индикации режимов "прозвонка цепи" и "определение фазы".

Штыревой электрод "Рh" используется для работы в режиме "определение фазы".

Вспомогательный щуп имеет элементы крепления для его фиксации на основном щупе в транспортном положении. Корпуса щупов выполнены из цветного ударопрочного полистирола и снабжены упорами высотой 3 мм со стороны металлических электродов.

Диапазон контролируемых напряжений:

 - переменного тока частотой 40-60 Гц - 24-380 В

 - постоянного тока - 24-250 В

• Время зарядки от сети 220 В -  30 с
• Время сохранения работоспособности указателя в режимах "прозвонка" и "определение фазы" после полной зарядки, не менее - 24 ч
• Максимальное сопротивление внешней цепи, при котором обеспечивается "прозвонка", не менее - 500 кОм
• Время непрерывной индикации  в режиме "прозвонка цепей" не менее - 5 мин
• Электрическая прочность изоляции корпуса, не менее - 1000 В
• Одноминутное испытательное напряжение  на щупах при проверке работоспособности указателя - 600 В
• Значение тока протекающего через указатель при напряжении 380 В + 20%, не более - 10 мА
• Минимальное переменное напряжение работы звукового сигнала, не более - 24 В
